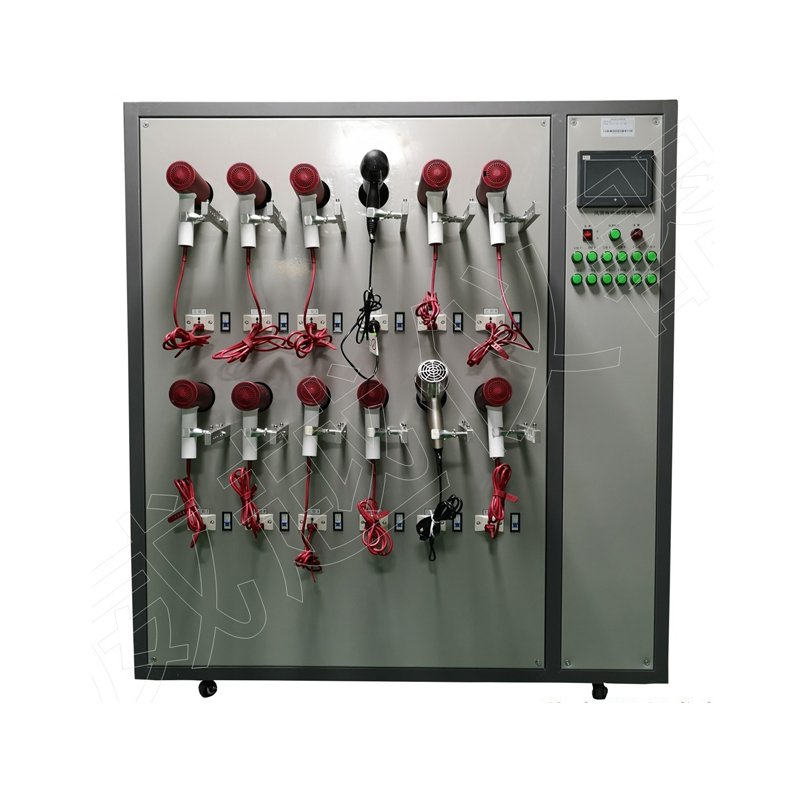

风筒寿命测试系统

 设计方案

        测试系统集成了高速A/D采集卡，电压，电流AC, I/O集成控制，三菱PLC FX2N，10寸触摸屏显控，界面整洁清晰，翻页显示。每一路显示，电流，开时间，关时间，运行次数，

       设定开时间，关时间，设定总次数，电流判断功能上下限，到次数停止报警提示或电流超限报警提示，每6路共用1组电压显示；

测试通道独立可调，互不干预，到达条件独立报警提示，其他工位继续执行，共用输出报警三色灯，外观采用板金喷塑，高端大气，输入电压2路，输出电流控制12路。采集板2块，485通讯方式，采用速率100mS, FX2N输出控制16+1报警，输入触摸屏软启动停止。

电压范围：0-300V 电流：0-20AAC 控制20A; 控制时间，时，分，秒可选
