原理和功率计算

工作原理

     由电涡流测功机结构图可知，感应子主要由旋转部分和摆动部分（电枢和励磁线圈）组成。转子轴上的感应子形状犹如齿轮，与转子同轴装有一个直流励磁线圈。当励磁线圈组通以直流电流时，其周围便有磁场存在，那么围绕励磁组就产生一闭合磁通。很明显，位于绕组左侧的感应子具有一个极性，右侧具有相反的极性。

旋转时，由于磁密值的周期性变化而产生涡流，此涡流产生的磁场同产生它的磁场相互作用，从而产生与被试机反向的制动力矩，使电枢摆动，通过电枢上的力臂，将制动力传给测量装置。

转速测量采用非接触式磁电转速传感器和装于主轴的60齿牙盘，将转速信号转换成电信号输出。

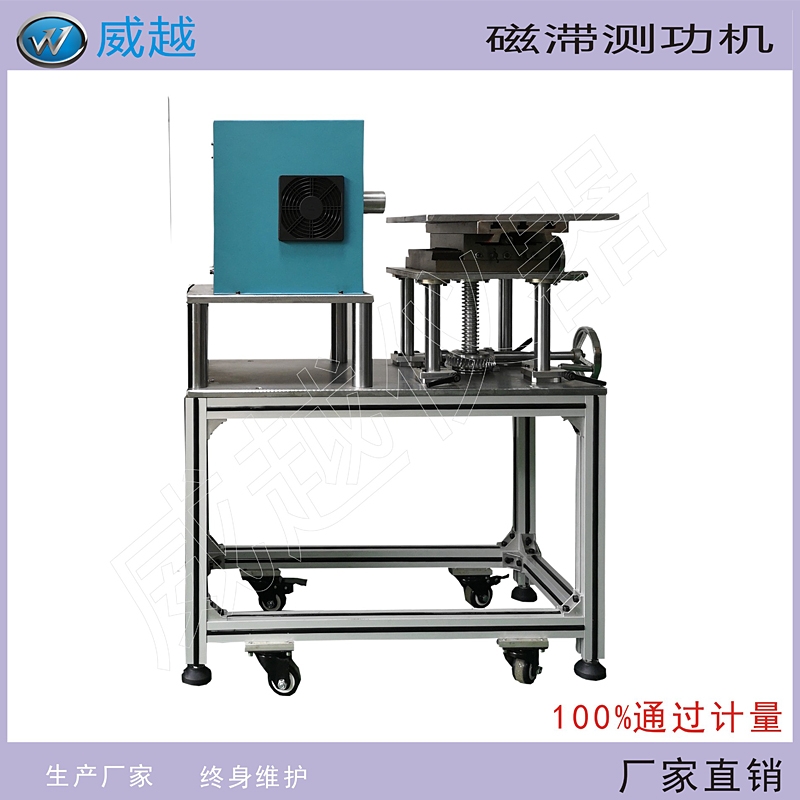

磁滞测功机工作原理

磁滞测功机组成和原理

磁滞测功机由带齿极定子、空心磁滞杯转子、激磁线圈、支架、底板等组成，当磁滞测功机内部线圈通过电流时则产生磁力线，并形成磁回路而产生转矩，改变励磁电流即可改变负载力矩。

适用场合

适用于中小力矩而转速较高的电机测试，如起动电机恒力矩带载起动、异步电动机、小功率直流电机、串激电机及电动工具等，尤其适合于测试各种电机的动态特性曲线.

功率计算

（1）功率计算 　功率 P=扭矩*转速/9550(Kw) 　式中扭矩—(N.m) 　n—转速(rpm)
